Fly Over Bridge – Brückenüberfahrsystem für Schwertransporte

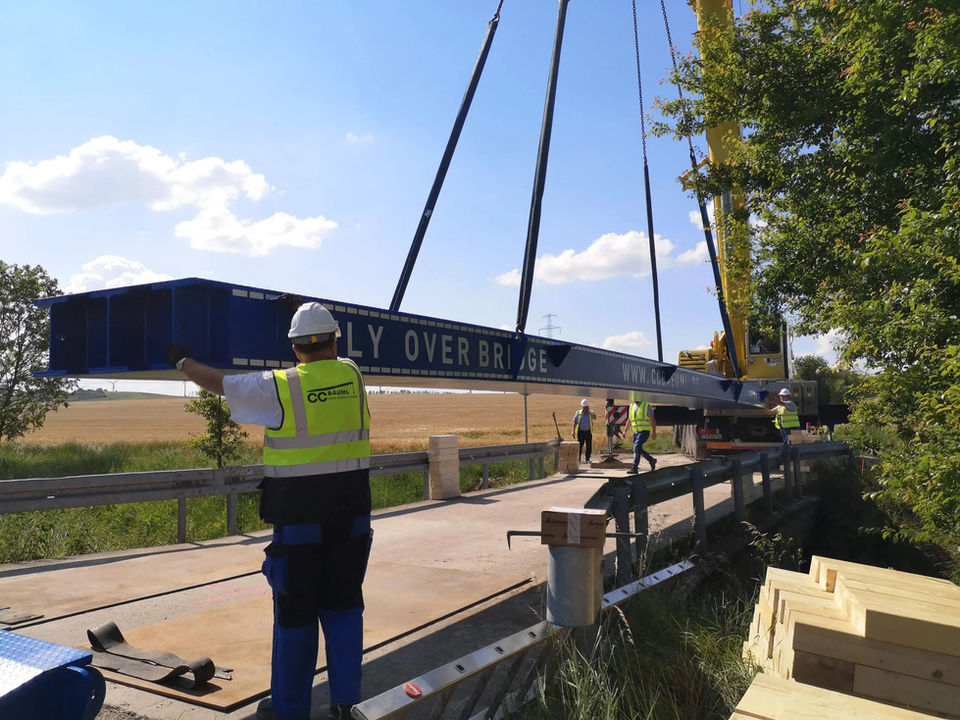

Die Fly Over Bridge, auch als Bridge-on-Bridge-System bezeichnet, ist ein individuell geplantes Brückenüberfahrsystem für Schwertransporte. Damit lassen sich nicht ausreichend tragfähige Brücken und andere Hindernisse sicher überqueren. CC Bäuml übernimmt Planung, Transport sowie Auf- und Rückbau.
Spannweite
4 bis 17,60 Meter
Achslast
Bis zu 12 Tonnen bei 1,51 Meter Achsabstand
Planung & Statik
Auf das jeweilige Projekt abgestimmt
Vermietung
Mit fachgerechtem Auf- und Rückbau
Einsatzgebiet
Deutschlandweit und im angrenzenden Ausland
Wenn eine Brücke zum Hindernis wird
Nicht ausreichend tragfähige Brücken, Viadukte, Gräben oder Gewässer können eine Schwertransportstrecke blockieren. Die möglichen Folgen sind lange Umwege, Umladevorgänge und erhebliche Zusatzkosten.
Das Brückenüberfahrsystem schafft eine temporäre Überfahrt. Es wird passend zur Spannweite, zum Hindernis und zur Achskonfiguration des Schwertransports geplant.
Referenzprojekt in Euskirchen
Für die Anlieferung von vier Windenergieanlagen musste eine öffentliche Brücke überquert werden, die nur für 16 Tonnen Gesamtgewicht freigegeben war.
92 m
Rotorblätter
58 m
Turmkomponenten
140 t
Komponenten
Die Fly Over Bridge ermöglichte die Überfahrt von Rotorblättern mit bis zu 92 Metern Länge, Turmkomponenten mit bis zu 58 Metern Länge und weiteren Komponenten mit einem Gewicht von bis zu 140 Tonnen.
Eine alternative Transportlösung hätte nach Angaben des Kunden Mehrkosten von über 500.000 Euro verursacht. Das Projekt wurde für REA Windprojekte und Energiekontor umgesetzt.
Schwertransportstrecke prüfen lassen
Wir prüfen, ob sich ein Hindernis mit der Fly Over Bridge sicher und wirtschaftlich überbrücken lässt. Für eine erste Einschätzung benötigen wir Angaben zum Transport, zu den Achslasten, zum Hindernis und zum Einsatztermin.
BenötigTe Projektdaten
-
Angaben zum Transport
-
Achslasten
-
Hindernis
-
Einsatztermin
Andreas Michl
Leiter Mobile Baustraßen, Fly Over Bridge, Streckenprotokolle und Zughilfen
Telefon: 06642 9112-34
Mobil: 01520 4173067
E-Mail: andreasmichl@ccbaeuml.de
